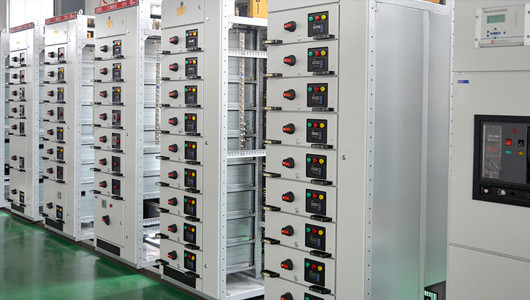

配電柜是我們電力輸送以及電動機控制中心的統稱，這級設備應對負荷提供保護、監視和控制。所以配電柜組裝是非常重要的，下面就講講西寧配電柜組裝步驟以及要求。

一、配電柜組裝步驟

1、配電柜安裝：應按施工圖的布置，將配電柜按照順序逐一就位在基礎型鋼上。單獨配電柜進行柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列配電柜各臺就位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。

2、掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。
3、安裝配電箱應預埋套箱，安裝后面板應與墻面平。

4、配電柜調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。

5、配電柜接地：每臺配電柜單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并需要加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。

6、配電柜頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。

7、控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅?，并逐一進行緊固，電器元件是否損壞。原則上配電柜控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。
8、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，.多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

二、配電柜組裝要求

1、配電柜應用不可燃材料制作；

2、觸電危險性小的生產場所和辦公室，可安裝開啟式的配電柜；

3、在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜；

4、在有導電性粉塵或產生易燃易爆氣體的危險作業場所，需要安裝密閉式或防爆型的電氣設施；

5、配電柜各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便；

6、落地安裝的柜底面應高出地面5~10 mm；

7、操作手柄中心高度一般為1.2～1.5m；

8、柜前方0.8～1.2m的范圍內無障礙物；

9、保護線連接可靠；柜以外不得有裸帶電體外露；

10、需要裝設在柜外表面或配電板上的電氣元件，需要有可靠的屏護。

關于配電柜的組裝步驟以及要求小編就先介紹到這里良，希望對大家進行配電對組裝有幫助。更多關于配電柜知識請持續關注我們的網站了解。
